一、引言

樓宇自控系統是一種集成了多種先進技術的智能化控制系統，主要用于建筑設備的監測和控制，以提高設備的運行效率和管理水平。本文整理了一些樓宇自控系統圖示例，并對該系統的各種功能進行了詳細介紹，以便大家更好地認識和了解這個領域。

二、樓宇自控系統圖示例

系統架構圖

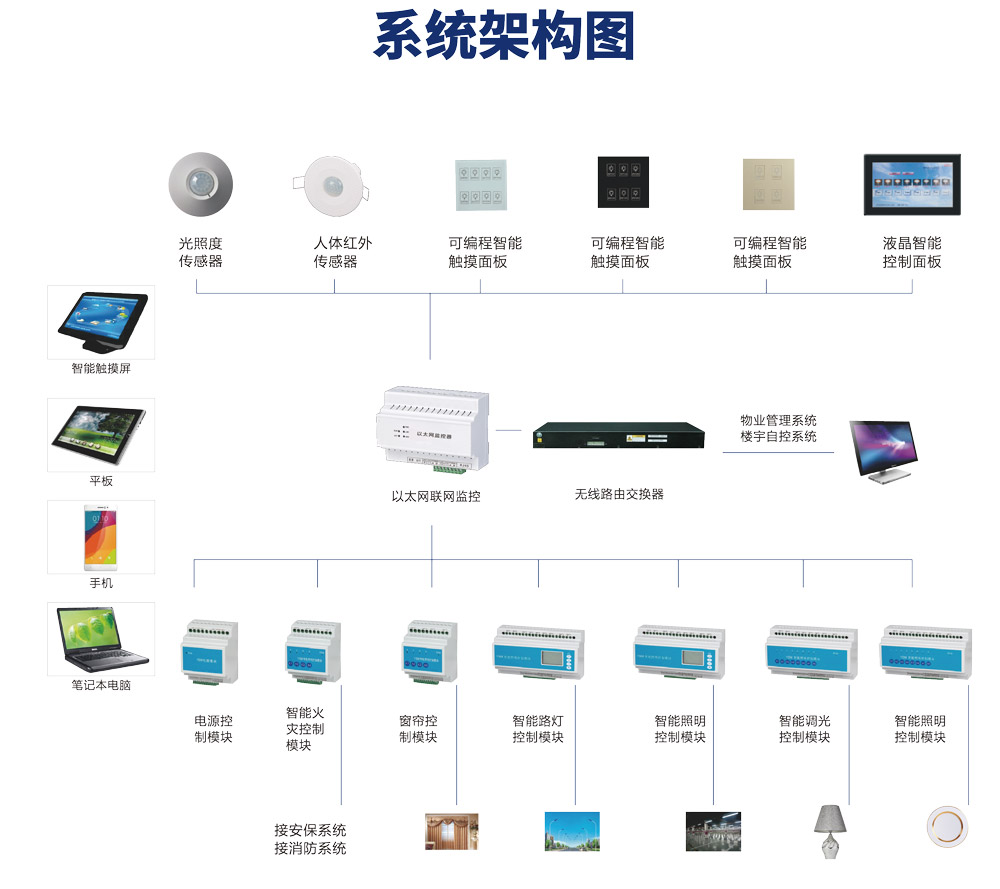

這張圖展示了樓宇自控系統的整體架構，包括中央控制器、傳感器、執行器以及通信網絡等組成部分。中央控制器是整個系統的核心，可以接收傳感器采集的數據，并根據預設的邏輯處理指令，向執行器發送控制信號，實現設備的自動化控制。

空調系統控制流程圖

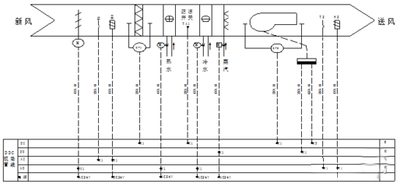

這張圖展示了空調系統的控制流程。當室內溫度高于設定值時，傳感器會向中央控制器發送信號，中央控制器根據預設的邏輯處理指令，向執行器發送控制信號，啟動空調制冷。當室內溫度低于設定值時，執行器會收到停止空調制冷的控制信號。同時，中央控制器還可以根據室內外溫度、濕度等參數對空調的運行狀態進行精細調節。

照明系統控制流程圖

這張圖展示了照明系統的控制流程。當室外光線不足或者室內人員需要照明時，傳感器會向中央控制器發送信號，中央控制器根據預設的邏輯處理指令，向執行器發送控制信號，啟動照明燈具。當室外光線充足或者人員離開房間時，執行器會收到停止照明的控制信號。同時，中央控制器還可以根據天氣、時間等因素對燈光的亮度、色溫等進行精細調節。

三、樓宇自控系統功能介紹

能源管理：樓宇自控系統能夠?qū)崟r監測建筑設備的能源消耗情況，包括電力、燃?xì)狻⑺饶茉搭愋停瑤椭脩艉侠硪?guī)劃能源使用，降低能源成本。

設備監控和維護：樓宇自控系統能夠?qū)崟r監控建筑設備的運行狀態，及時發現和解決故障問題，提高設備的使用壽命和穩定性。同時，系統還可以根據設備的使用情況和維修記錄，提前進行維護和保養，減少突發性故障的發生。

優化工作環境：樓宇自控系統可以通過對環境的智能調控，為建筑內的人員提供更加舒適、健康的工作環境。例如，系統可以根據溫度、濕度、光照等環境因素自動調節空調、照明等設備的運行狀態，提高人員的工作效率和舒適度。

安全管理：樓宇自控系統可以實現對建筑設備的遠程監控和管理，提高設備的安全性和可靠性。同時，系統還可以通過智能識別、報警等功能，及時發現和解決安全隱患問題，保障人員的生命財產安全。

數據分析和預測：樓宇自控系統可以對建筑設備的運行數據進行分析和預測，為設備的優化管理和未來規劃提供數據支持。例如，系統可以根據歷史數據預測設備的能耗趨勢，為節能減排提供參考依據。

靈活的場景設置：樓宇自控系統支持多種場景設置，可以根據不同需求進行個性化的設備控制，例如辦公、會議、休息等場景，提高建筑的使用效率和舒適度。

高效的節能控制：樓宇自控系統采用先進的節能控制策略，能夠有效地降低能源消耗，例如通過優化空調的運行模式、調節燈光的亮度等措施，實現能源的合理利用。

良好的通信協議：樓宇自控系統支持多種通信協議，可以實現與不同廠商的設備進行互聯互通，方便用戶進行系統集成和統一管理。

完善的報警功能：樓宇自控系統具備完善的報警功能，可以及時發現設備故障或異常情況，并通過多種方式通知用戶或管理人員，保障系統的安全穩定運行。

可視化的圖形界面：樓宇自控系統提供可視化的圖形界面，方便用戶進行操作和管理，同時支持多種終端設備，例如電腦、手機、平板等，方便用戶隨時隨地進行控制和管理。

四、總結

樓宇自控系統是一種高效、智能、節能的建筑設備控制系統，能夠?qū)崿F(xiàn)設備的自動化控制和優化管理。通過實時監測設備的運行狀態和能源消耗情況，樓宇自控系統可以幫助用戶降低能源成本、提高設備的使用效率和管理水平。同時，系統還可以根據不同需求進行個性化的場景設置和節能控制，提供更加舒適和高效的工作環境。
